Сканеры штрихкода

 Сфера применения сканеров штрихкодов охватывает торговлю и оказание услуг, где такие приборы применяются для учета на складах, быстрой идентификации товаров, а также системы управления доступом, библиотечное дело и многие другие направления.

Существует несколько разновидностей сканеров штрихкода. Они различаются устройством элемента для считывания:

• Светодиодные – информация считывается при помощи излучения светодиода и считывания ПЗС-матрицей. Это наиболее надежные и доступные по цене приборы, но их недостатком является малое расстояние считывания: код приходится поднести практически вплотную. К тому же такие системы способны распознавать исключительно штрихкоды одномерного типа;
• Лазерные – работают на более существенном расстоянии и значительно быстрее. Однако из-за наличия подвижных элементов в системе развёртки луча лазера и зеркал при падении в приборах возникают неисправности. Правда, есть модели с противоударными корпусами. При помощи такого сканера нельзя считывать код с дисплея электронных устройств, 2D коды DataMatrix, QR, PDF-417 и прочие. В свое время выпускались приборы с функцией считывания 2D кодов формата PDF-417, но их сняли с производства из-за невысокого спроса.

Среди лазерных сканирующих приборов выделяется 2 типа устройств:

• Линейные – создают проекцию в виде тонкой линии, сканируют коды в единой плоскости;
• Многоплоскостные – создают сетку из лучей лазера с разным направлением. У каждой модели свое количество таких лучей. Кассир может поднести шрихкод любой стороной, поэтому приборы данного типа особенно актуальны в гипермаркетах и других торговых объектов с большим количеством покупателей;

• Имидж-сканеры или фотосканеры – самый современный вариант. Его преимущества заключаются в быстроте и высокой дальности считывания, надежности, возможности сканирования кодов линейного, композитного, двухмерного типов, кодов с дисплеев мобильных устройств. Эти приборы не содержат подвижных элементов, соответственно, они лучше защищены от ударов, чем лазерные приборы. Имидж-сканеры бывают:
  • Линейными – создают проекцию светодиодной узкой линии, сканируют коды одномерного типа в едином направлении;
  • Матричными – работают с одно- и двухмерными штрихкодами, создавая пятно света, в рамках которого происходит считывание. Матричные устройства могут распознавать штрихкод, независимо от его положения по отношению к полю. В некоторых моделях есть опция захвата черно-белых изображений для использования в приложениях. Это позволяет проверять документацию и подтверждать подписи.

Изначально цена имидж-сканеров была достаточно высокой, поэтому их использовали лишь в тех ситуациях, когда лазерные устройства не могли выполнять необходимые функции. К примеру, имидж-сканерами считывали коды, распечатанные с помощью матричного принтера, выполняли сканирование через упаковку вакуумного типа.

Позже появились программы лояльности, государственные системы для прослеживаемости продукции. В РФ это были «Честный знак» и ЕГАИС. В этой связи появилась необходимость сканирования 2D-кодов, штрихкодов с дисплеев мобильных устройств. Все это способствовало активному использованию технологии Area-image, и постепенно она практически полностью заменила лазерные приборы для сканирования в объектах, специализирующихся на продаже товаров и предоставлении услуг.

 По конструкции сканеры бывают:

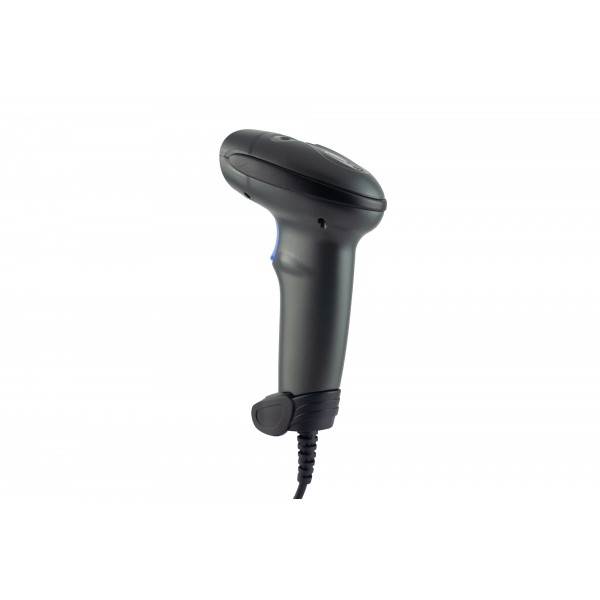

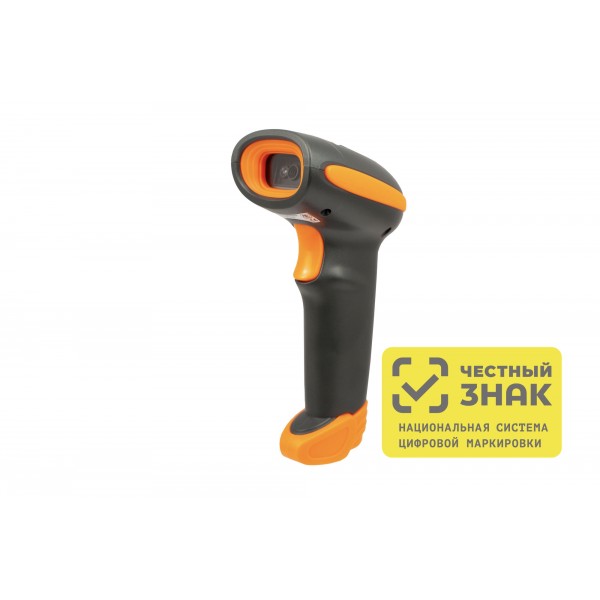

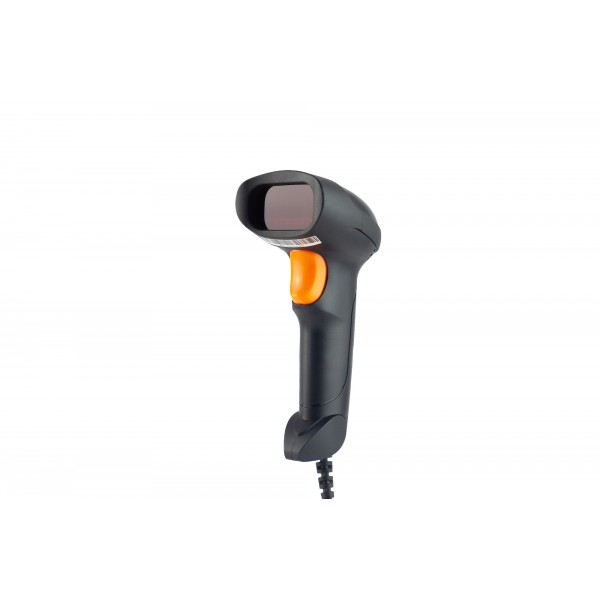

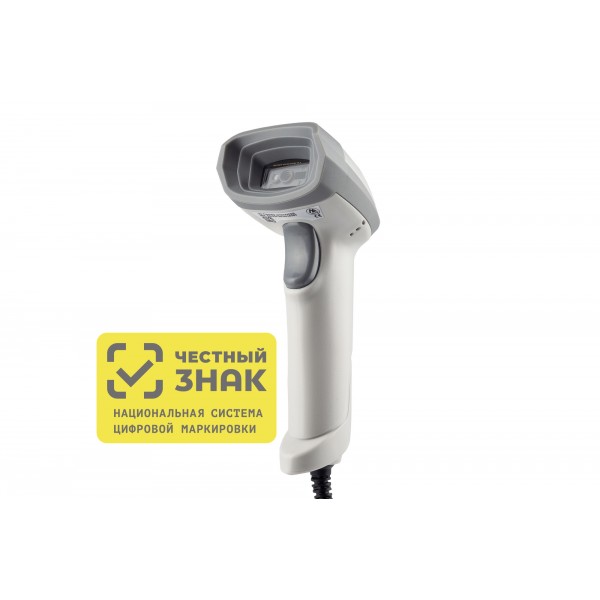

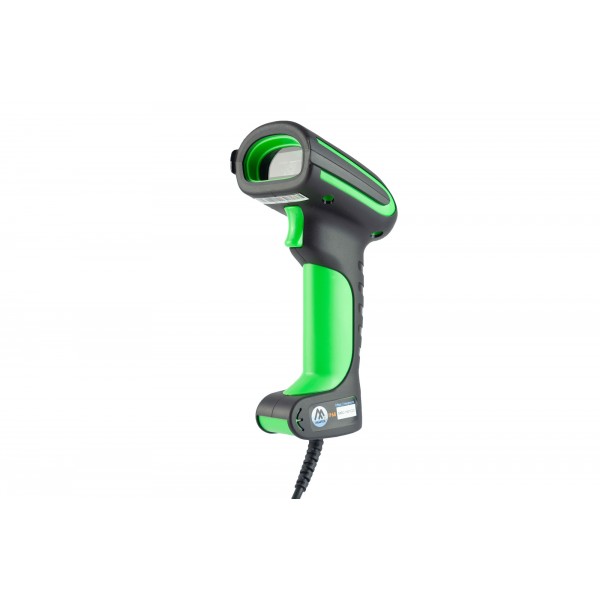

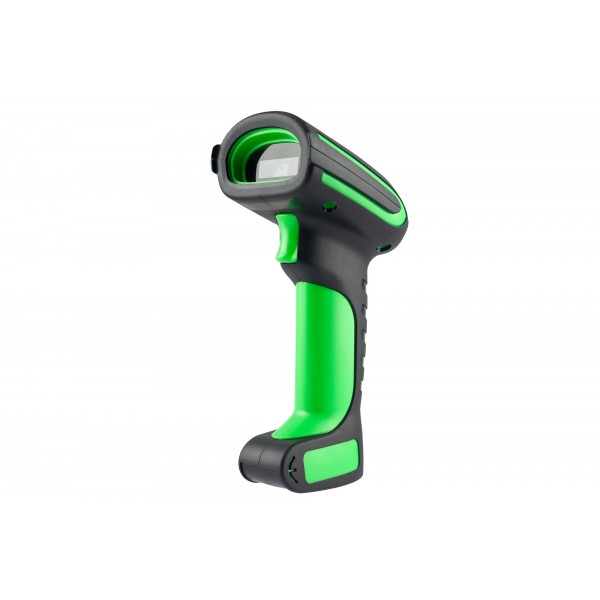

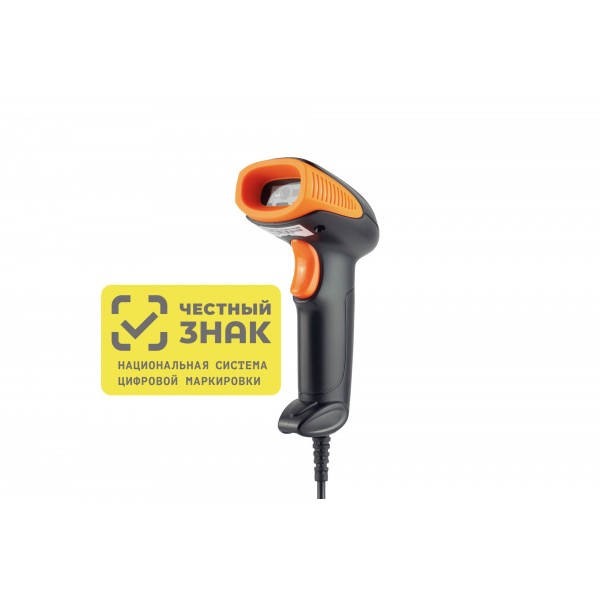

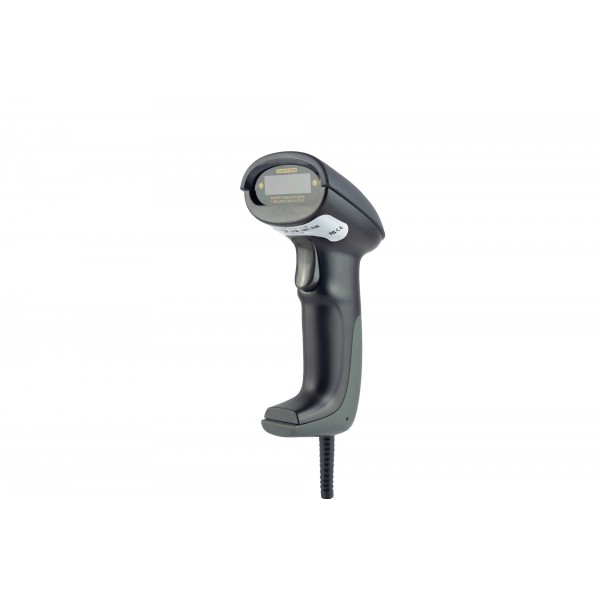

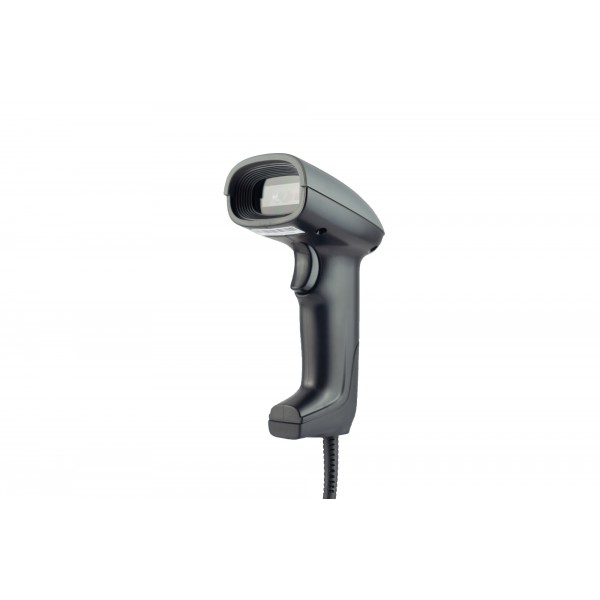

• Ручными – их нужно поднести к коду;

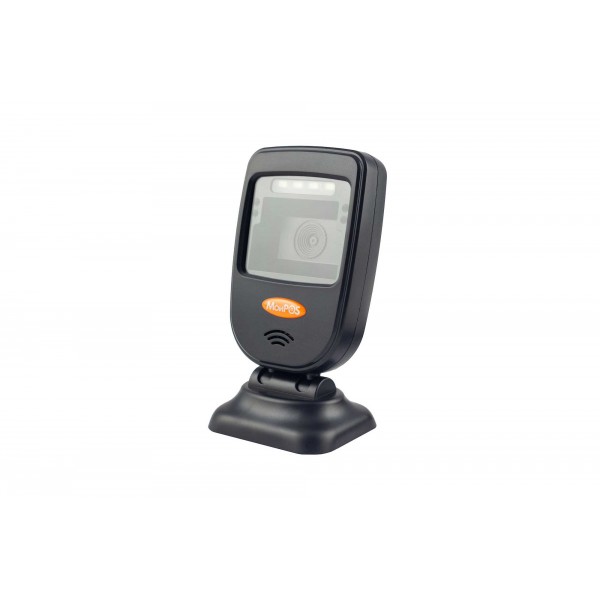

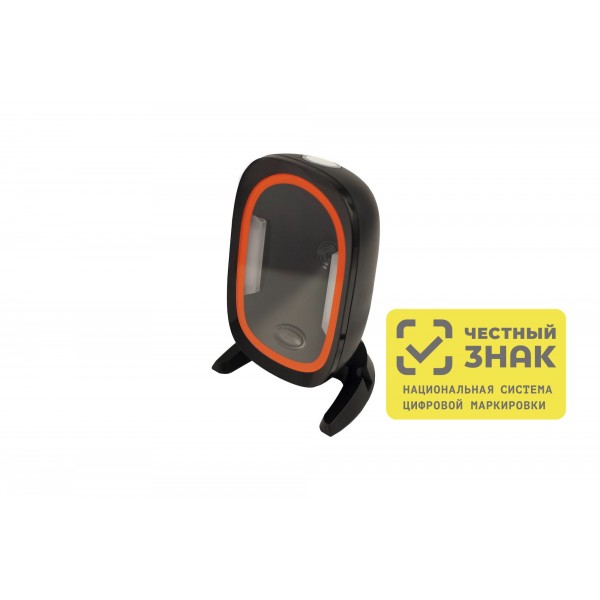

• Стационарными – зафиксированы на определенном месте, к которому подносится объект со штрихкодом. Устанавливаются на горизонтальные поверхности либо встраиваются в кассы, терминалы и прочее оборудование;
• Конвейерными – применяются в промышленных целях.

Выбирая сканер, важно обращать внимание на разрешение. Это одна из ключевых характеристик, определяющая размеры штрихкодов, с которыми работает прибор. В некоторых модификациях предусмотрена опция сканирования поврежденных кодов.

 Конструкция прибора

 Подключение к компьютерной технике

 Для соединения с компьютером сканеры используют разные интерфейсы: стандартный RS-232, USB или PS/2, а также интерфейс производителя или проприетарный разъем. Приборы с PS/2 и USB внешне схожи с клавиатурой, поэтому не создают сложностей при взаимодействии с системами типа Unix. Приборы с расширенным функционалом позволяют менять настройки. Их называют программируемыми.

 По типу подключения сканеры подразделяются на несколько групп:

 RS-232

 При подключении устройства посредством последовательного порта, сведения поступают в формате символов ASCII. Отличиями таких устройств являются:

• Необходимость в питании от внешнего источника;
• Подсоединение к системе POS, компьютерной и кассовой технике;
• Использовании особого ПО в виде драйвера для соединения к POS-системой либо ПК.

 Разъем клавиатуры

Сканеры, подключаемые к порту для клавиатуры, передают данные о штрихкоде после считывания через эмуляцию нажатия клавиш. Их особенностями считаются:

• Работа ручного прибора без питания от внешнего источника;
• Подключение исключительно к системе POS либо к компьютеру;
• Отсутствие необходимости в особом ПО для соединения с системой POS либо ПК;
• Определенная сложность использования в плане создания программ, поскольку требуется разграничение сведений от сканера и от клавиатуры.

 USB

При подсоединении сканера через USB порт сведения поступают в формате последовательности ASCII либо посредством эмуляции RS-232 (определяется моделью прибора и настройками). Особенности таких устройств:

• Выбор подходящего режима – клавиатуры либо эмуляции RS-232;
• Подсоединение без выключения ПК;
• Соединение с шиной USB до 127 приборов;
• Отсутствие необходимости питании из внешнего источника (у большинства моделей).

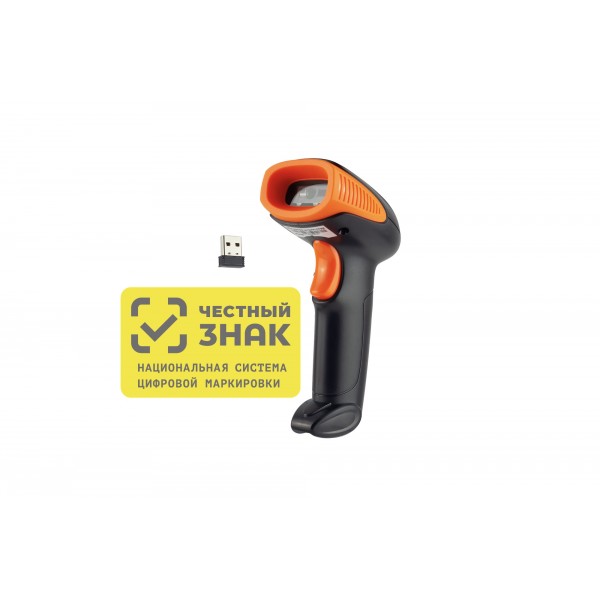

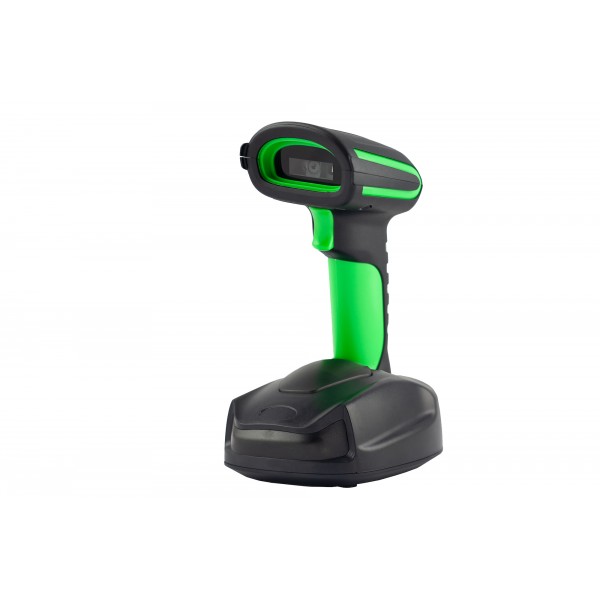

Беспроводной вариант подключения

 Беспроводное подключение осуществляется:

• Посредством инфракрасного канала;
• Через радиоканал;
• По Bluetooth.
